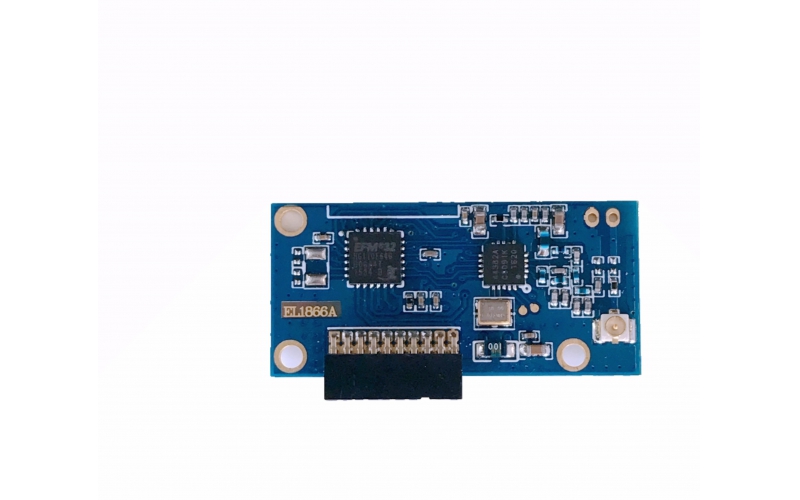

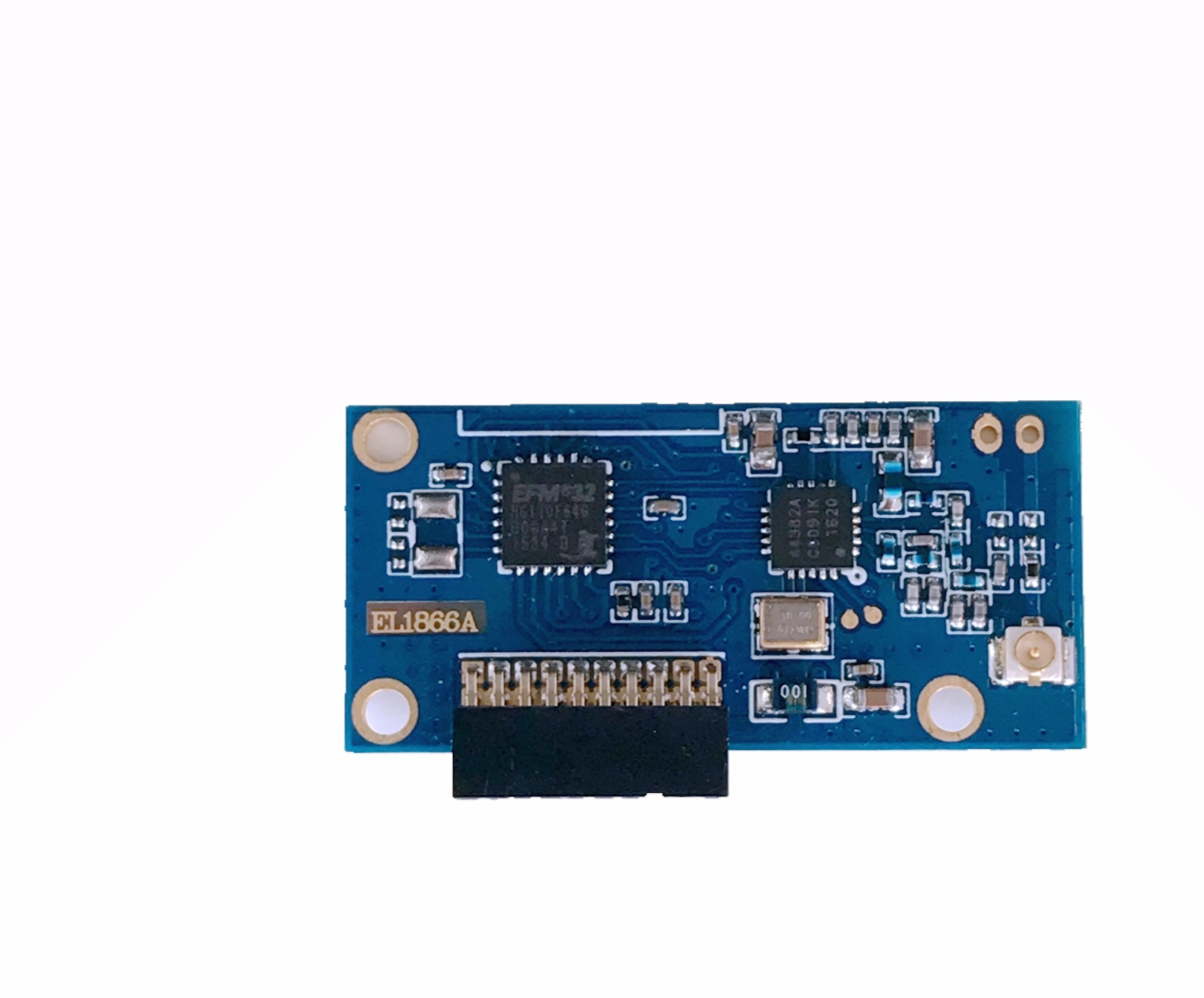

簡介
EL1866A系列是一款低成本，高性能的 FSK 無線透明數據收發模塊。它采用的是SLIABS 的SI4438無線方案，用戶只要通過串口可以簡單方便的控制無線的收發，并通過串口可進行頻率、功率、無線通訊速率，可修改串口控制速率適用于任何工業控制使用。通訊距離在空曠地實測可達2.5KM.具有尺寸小，功率大，靈敏度高，傳輸距離遠，通訊速率高，內部自動完成通訊協議轉換和數據收發控制等特點。模塊提供 UART 串行數據接口，只需提供串行數據即可輕松實現無線數據傳輸功能。用戶還可以根據自己的需求靈活配置摸塊的串行速率，工作頻率，發射功率，通訊數率，信道選擇等參數。EL1866A系列模塊可廣泛應用于各類無線數據傳輸領域，是設計無線數據傳輸產品的理想選擇。
EL1866A透傳模組的特點
EL1866A具有尺寸小，功率大，靈敏度高，傳輸距離遠，通訊數率高，在無線速率2.4kbps下通訊距離空曠地可達2500米.內部自動完成通訊協議轉換和數據收發控制等特點。
模塊帶有無線發送自動防沖撞檢測與自動避讓重發機制，更有效提高工作效率，避免同頻干擾。經過實驗，丟包率接近0，可選低功耗模式，降低成本，更靈活的應用。簡單靈活的運用，你只要向串口發送數據，數據自動模從無線傳輸出去，而無線接收到數據，從串口直接送出（并帶有串口數據送出指示引腳），可實時有效的接收串口數據。EL1866A讓您不用進行繁瑣的無線通訊研發，就可以使用到最優，最穩定，距離最遠的無線模組，簡單方便就可操控無線的收發，加快您的開發周期，讓您更快的搶先市場一步！
EL1866A的特點
? 無線發送自動防沖撞檢測與自動避讓重發機制
? 丟包率接近0，無線傳輸可靠
? 可一對一傳輸，也可一帶多（最大可帶253臺）
? 多種無線工作模式可選，可設主、從模式等
? 可選心跳包在線指示
? 唯一網絡ID，杜絕重復ID
? 低成本，高性能，高可靠
? FSK 調制, 半雙工通訊，抗干擾能力強
? 425MHz~525MHz頻段，使用無須申請頻點
? 最大輸出功率 100mW(20dBm)，輸出功率可在 1-20dBm 范圍內調整
? 接收靈敏度-123dBm
? 發射工作電流 80mA@20dBm
? 接收工作電流 18mA
? 低功耗睡眠模式電流 1uA
? 標準 TTL 電平 UART 串行接口, 可擴展為 RS232 接口或其它接口
? UART串行接口速率用戶可選，靈活匹配外部設備
? 工作頻率可設置，允許多個模塊頻分復用，互不干擾
? 調制頻偏和接收帶寬可選，用戶可通過軟件配置
? 通訊協議轉換及射頻收發切換自動完成，用戶無須干預，簡單易用
? 串口通訊速率 1.2kbps -256kbps，用戶可通過軟件配置
? 無線通訊速率 可選2.4 kbps,5 kbps,10 kbps,20 kbps,50 kbps,100 kbps
? 提供 ENABLE 控制信號，由用戶控制占空比，滿足不同需求
? 傳輸距離遠，開闊地無干擾情況下2.4K無線速率下可達2.5Km 以上

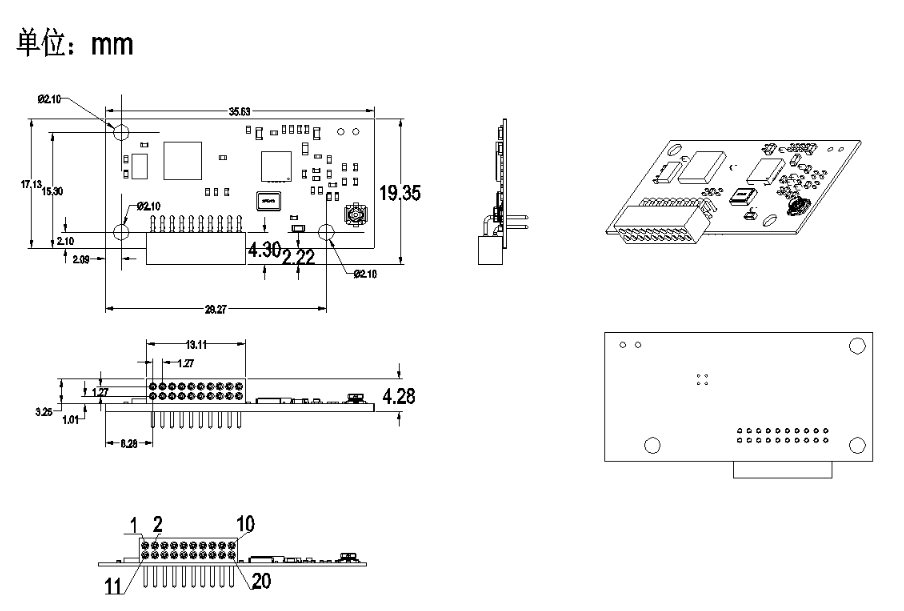

? 小體積 36X19MM，20 PIN 雙排插座封裝，安裝方便
? 無線防沖撞機制，更穩定有效的傳輸數據
? 可選低功耗模式，適用于各種應用環境
? 串口輸出指示，更有效的監控數據
? 接收緩沖區防溢功能，杜絕數據的丟失
? 40個的無線通道選擇，可做信道掃描，跳頻等功能。
? 根據用戶需要可選配多款天線
? 生產免調試
